Troquel de roscado(también conocido como troquel de corte de roscas) es una herramienta que se utiliza para cortar roscas externas en superficies cilíndricas o cónicas. Están hechos de HSS o acero para herramientas templado y tienen filos de corte internos afilados.
Los troqueles de corte de rosca giran alrededor de la pieza de trabajo utilizando un mango o un soporte de troquel.
La operación de roscado con matriz se puede realizar tanto en tornos de torreta como en tornos automáticos.
Características
Los troqueles de roscado tienen varias variaciones, que incluyen:
· tornillos de ajuste superiores
· tornillos de ajuste laterales
· tornillos no ajustables
Tipos de troqueles para roscar
Hay básicamente 2 tipos de troqueles de roscado.
1. Troqueles sólidos (o troqueles manuales)
2. Autoapertura muere
Veamos cada uno de estos troqueles de rosca uno a uno.
#1) Troqueles sólidos (o troqueles manuales)
Los troqueles sólidos se clasifican en;
1. Troquel fijo (o troquel sólido)
2. Matriz ajustable (o matriz de resorte)
3. Troquel partido
4. Troquel de tubería

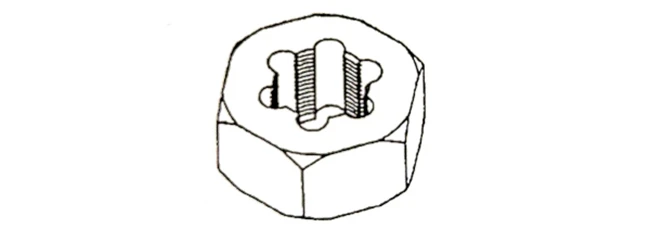

Troquel sólido: el troquel sólido generalmente se usa para cortar roscas que tienen un paso pequeño y un diámetro pequeño.

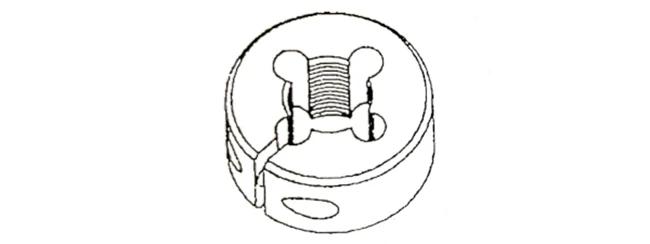

Troquel de resorte: el troquel de resorte consta de un anillo de troquel con una hendidura que permite una ligera reducción del diámetro interior y, por lo tanto, puede cortar la rosca con menos fuerza en las manos.
Dado partido: El dado derramado se hace en dos piezas. Una parte del troquel partido es fija y la otra parte es móvil.
La parte móvil es ajustable dentro de la cavidad del mango para que pueda cortar hilos relativamente más grandes y finos.
Troquel de tubería: el troquel de tubería se usa para hacer roscas en tuberías que tienen un diámetro grande pero un paso pequeño. Esto se realiza mediante la rotación manual de la llave que tiene un troquel colocado en ella.
Los troqueles sólidos son fáciles de usar y pueden ser utilizados incluso por un trabajador semi-calificado.
Pero la desventaja del troquel sólido es que debe desenroscarse de la pieza de trabajo para desenganchar la pieza de trabajo y el troquel.
Por lo tanto, estos troqueles no son adecuados para operaciones de corte de roscas a alta velocidad.
Aplicaciones
Los troqueles de roscado se utilizan en una variedad de aplicaciones. Los troqueles de roscado se utilizan comúnmente en el trabajo industrial de metales. Los troqueles de roscado se utilizan para reparar roscas en agujeros o pernos desgastados. Los troqueles de roscado laminados tienen una mayor ventaja de resistencia, una vida más larga y un costo de material reducido. Los grifos se utilizan en motocicletas, automóviles y maquinaria industrial. Los troqueles de roscado también se utilizan para volver a roscar tuberías atascadas.
